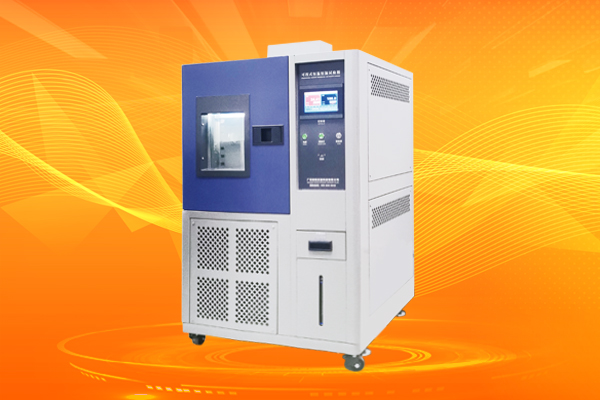

一、產品型號： HT-TW系列

二、產品應用：

本產品主要為航天、航空、石油、化工、軍事、汽車（摩托車）、船舶、電子、通訊等科研及生產單位提供溫濕度變化環境，供用戶對整機（或部件）、電器、儀器、材料等作溫濕度試驗，以便考核試品的適應性或?qū)υ嚻返男袨樽鞒鲈u(píng)價，是新產品研制、樣機試驗、產品合格鑒定試驗全過程的重要試驗手段。

三、產品特點：

控制方式與特色：平衡調溫控制系統(BTHC)，以P.I.D.方式控制SSR，使系統之加熱加濕量等于濕熱損耗量，故能長期穩定的使用。

1、試驗系統結構設計合理，制造工藝規范，外觀美觀、大方。

2、該試驗箱主要功能元器件均采用品牌配置、技術原理可靠、工作噪音低、節能效果好。

3、零部件的配套與組裝匹配性好，主要功能元器件均采用進口件，提高了產品的安全性和可靠性，能保證用戶長時間、高頻率的使用要求。

4、設備具有良好的操作性、維護性、良好的溫度穩定性及持久性、良好的安全性能、不污染環境及危害人身健康。

四、依據標準：

參照GB2423[1].02高溫試驗方法、GB2423[1].01低溫試驗方法、GB2423[1].03恒定濕熱試驗方法、GB2423[1].04交變濕熱試驗方法相應技術條件制造》

五、滿足試驗方法：

GB/T2423.1(IEC60068-2-1) 低溫試驗方法 Ab

GB/T2423.2(IEC60068-2-2) 高溫試驗方法Bb

GJB150.4   低溫試驗

GJB150.3   高溫試驗

GB/T2423.3(IEC60068-2-78)恒定濕熱試驗方法Cab

GB/T2423.4(IEC60068-2-30) 交變濕熱試驗方法Db

GJB150.9   濕熱試驗

（每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源濕、熱負載）

符合GB5170、2、3、5、6-95《電工電子産品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求。

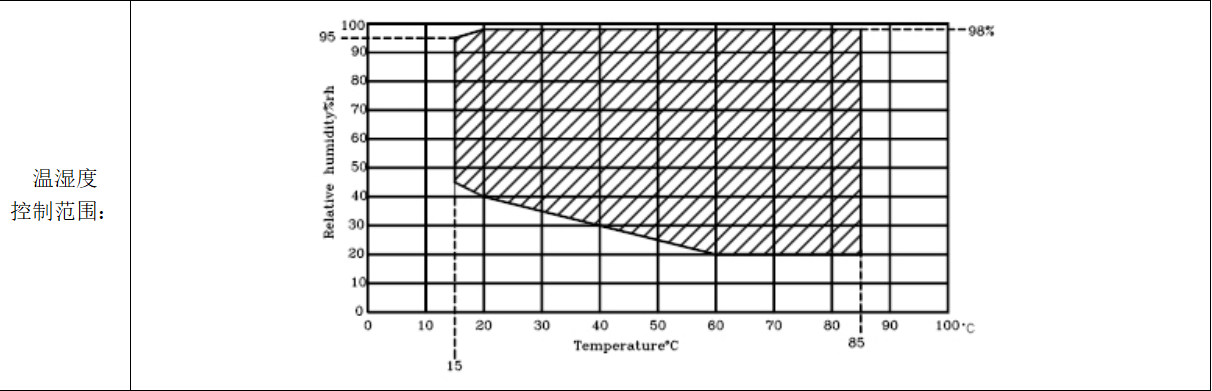

六、規格參數：

性能：指氣冷式在室溫20℃，空載時

七、結構及材質：

A.內箱材質:不銹鋼板(SUS #304  1.0mm厚)

B.外箱材質:烤漆

C.保溫材質:硬質Polyurethane發泡及玻璃棉

D.送風循環系統:

(1) 90W馬達1支

(2)不銹鋼加長軸心

(3)多翼式扇葉(SIRCCO FAN)

E.箱門: 單片門，單窗口，左開，把手在右手邊

(1)窗口270x360x40mm 3層真空層

(2)平面嵌入式把手

(3)后鈕:SUS #304

八、冷凍系統：

A.壓縮機:法國原裝進口全密式壓縮機

B.冷媒:環保冷媒R404A

C.冷凝器:鰭片式附散熱馬達

D.蒸發器:鰭片式多段式自動負載容量調整

E.其他附件: 干燥劑,冷媒流量窗口，修理閥

F.膨脹系統：容量控制之冷凍系統

九、控制系統：

原裝韓國進口，全中文液晶7寸顯示LCD觸摸式面板，畫面對談式輸入資料, 溫濕度同時可程控，曲線顯示，設定值/顯示值曲線。可分別顯示多種警報，故障發生時可通過熒幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以資料形式顯示于熒幕上．

1.控制器規格:

a.精度: 溫度±0.1℃＋1digit 、濕度±1%RH＋1digit

b.分辨率:溫度±0.1,濕度1%R.H.

c.溫度斜率:0.1～9.9可設定

d.具有上下限待機及警報功能

e.溫濕度入力信號選擇PT 100Ω×2（干球及濕球）

f.溫濕度變換出力:4～20MA

g.6組P.I.D控制參數設定,P.I.D自動演算,干濕球自動校正

2.畫面顯示功能:

a. 觸摸式輸入, 熒幕直接顯示選項

b.溫濕度設定（SV）與實際（PV）值直接顯示（英文表示）

c.可顯示目前執行程序號碼,段次,剩余時間及循環次數

d.運轉累計時間功能

e.溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能

f.具單獨程序編輯畫面, 直接輸入溫濕度及時間

3.程序容量及控制功能:

a.可使用的程序組:最大100組

b.可使用的記憶容量:共5000SEGMENTS

c.可重復執行命令:每一個命令可達9999次

d.程序之制作采對談式,具有編輯、清除、插入等功能

e.SEGMENTS時間設定0～530Hour59Min

f.具有斷電程序記憶,復電后自動啓動并接續執行程序功能(可保存10年以上)

g.程序執行時可實時顯示圖形曲線

h.具有日期,時間調整功能

i.按鍵及畫面鎖定（LOCK）功能

十、標準配置:

A. 電源線4.0 mm2x3蕊

B. USB導出端子一個

C. 不銹鋼SUS #304方型沖孔鋼板置物架2片

D. 不銹鋼可調整間距40mm置物架軌道2組

E. 11W節能照明窗口燈一支

F. 機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只,硅膠塞頭1只。

G. 標準測試用不織布1片

H. 控制器使用說明書一套，操作說明書一套

十一、其他要求：

1． 聯機軟件

2． 水冷式降溫系統

十二、周?chē)h(huán)境：

(1).可容許使用溫度范圍0~35℃

(2).性能保證范圍：5~35℃

(3).相對濕度：不大于85%

(4).大氣壓：86～106Kpa

(5).周?chē)鸁o(wú)強烈振動

(6).無陽光直接照射或其他熱源直接照射

(7).自然排水口:※排水管中途不得有凸起，房屋地面不得有極端的傾斜.

十三、加濕用水供水條件：純凈水

十四、估價除外的項目:

1.設置場所的準備工程.      2.輸入側電氣設備.

3.輸入側電氣配線工程.      4.自然排水配管工程.

5.排水口
